| つり上げ荷重 | 495kg/490kg |
|---|---|
| 操作場所 | トップシート |
| 操作方式 | 2レバー・2ペダル |
| 型式 | ブーム段数 | 最大クレーン容量 | 最大作業半径 | 最大地上揚程 [取付面より] |
最大地下揚程 [取付面より] |
架装適合車 |
|---|---|---|---|---|---|---|
| UF35B2H [パワフル] |
2段 | 495kg×6.2m | 6.2m | 7.6m | 3.4m | 積載4～5t クラス |
| UF32B2H [スピード] |
2段 | 490kg×6.2m | 6.2m | 7.6m | 3.4m | 積載3.5～5t クラス |
| UF30B2H [スタンダード] |
2段 | 490kg×6.2m | 6.2m | 7.6m | 3.4m | 積載3.5～5t クラス |
操作方式は業界標準の２レバー・２ペダル方式。油圧式ではなく機械式なので操作感がダイレクトに伝わり、微妙なインチング操作では優れた操作性を発揮します。

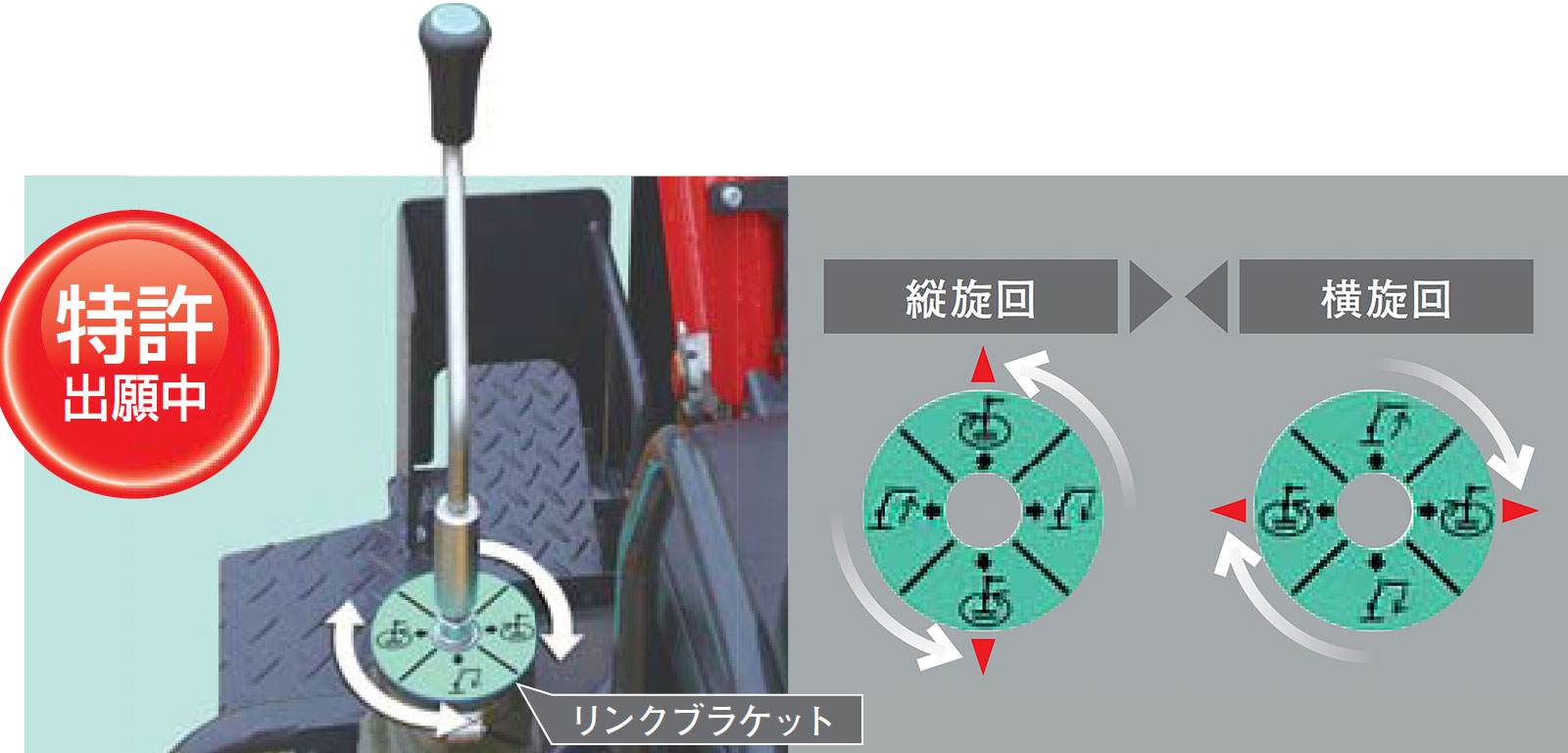

旋回操作の左コントロールレバーはリンクブラケットを回すだけで“縦旋回” “横旋回”を容易に切り替えられます。
アウターブームの伸縮シリンダにアクセレ（増速）バルブを搭載して、軽負荷時の伸長スピードは最速レベルを実現。また、高負荷時には安全な速度に自動減速して、作業性と安全性を両立しています。
林内作業のワークエリアは全方位。400°（左右それぞれ200°の限定旋回）の広い旋回範囲で、作業エリアの全域をカバーします。
※フォワーダ前方領域での集材作業は禁止です。
コラムポストは、頑丈なテーパローラベアリングでがっちりと支持。
また、各部は応力解析と耐久テストを繰り返し実施し、林内作業に求められる強靭さを実現しています。
ギヤ全体をオイルに浸すオイルバス潤滑方式を採用。これにより、摩擦で起こる発熱や摩耗を抑え、安定した旋回作業を長期にわたってバックアップします。
インナーブーム起伏シリンダには、大型のシリンダガードを装備。また、操作ペダル部にもガードを装備し、オペレータとグラップルローダ本体の安全を確保します。
トップシートはカンタン操作で、後方および前方へ格納可能。 後方格納なら、一般的なフォワーダに架装した場合で全高は約2.7ｍ。低床トラックなら高さ3.8ｍ以下で、公道輸送が可能になります。
